Hệ thống chữa cháy Sprinkler được sử dụng nhiều nhưng không phải ai cũng biết cặn kẽ về chúng. Sau đây là một số thông tin về hệ thống chữa cháy này.
Hệ thống chữa cháy Sprinkler là gì ?
Hệ thống chữa cháy Sprinkler là hệ thống chữa cháy với đầu phun kín luôn ở chế độ thường trực, các vòi phun chỉ làm việc khi nhiệt độ môi trường tại đó đạt đến một giá trị làm việc nhất định. Vì vậy hệ thống Sprinkler chỉ có khả năng chữa cháy theo điểm trên một diện tích bảo vệ nhất định.
Dùng hệ thống này cho các cơ sở có mức độ nguy hiểm cháy thấp, nguy cơ cháy trung bình. Đặc điểm chính của hệ thống này là đường ống luôn chứa đầy nước và được duy trì ở một áp lực nhất định.
Đặc điểm hệ thống chữa cháy Sprinkler:
Đặc điểm của hê thống này để luôn đảm bảo tính làm việc đạt hiệu quả cao nhất là trong đường ống luôn chứa đầy nước và duy trì ở một áp lực nhất định được đặt theo tính toán. Vì vậy khi có sự cố sảy ra hệ thống này ngay lập tự phun nước chữa cháy. Tuy nhiên hạn chế của hệ thống này là chỉ có khả năng làm việc trong một diện tích nhất định.
Cấu tạo của hệ thống chữa cháy Sprinkler:

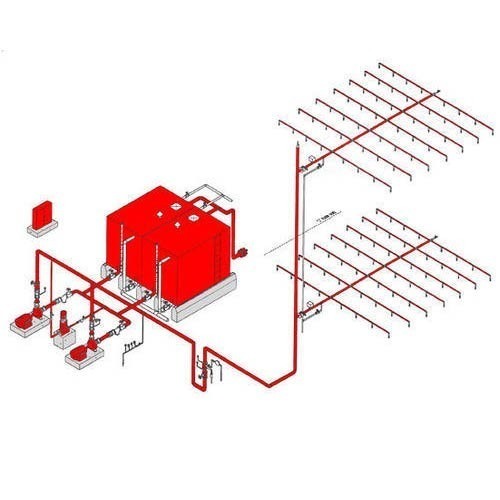

Sơ đồ hệ thống.
Hệ thống chữa cháy Sprinker có cấu tạo bao gồm :
Trung tâm điều khiển hệ thống chữa cháy Sprinkler:
– Nhiệm vụ của bộ phận này là nhận tín hiệu từ các thiết bị kiểm tra mở máy.
– Điều khiển các thiết bị chữa cháy hoạt động.
Đầu phun hệ thống chữa cháy Sprinkler:
Vai trò của đầu phun nước này thực hiện 2 chức năng là cảm biến nhiệt và phun nước. Loại này sử dụng đầu phun kín rất nhậy cảm với nhiệt độ và chỉ mở ra và phun nước khi trong không khí đạt đến nhiệt độ nhất định.
Máy bơm chữa cháy của hệ thống chữa cháy Sprinkler:
Nhiệm vụ cung cấp nước cho hệ thống chữa cháy Sprinkler.
Chú ý phải chon loại máy bơm nước phù hợp cột áp và lưu lượng muốn sử dụng và người ta thường dùng loại bơm ly tâm để đạt hiệu suất làm việc cao.
Trong hệ thống nên sử dụng 2 loại máy bơm nước chữa cháy chạy điện và chạy xăng để đảm bảo hệ thống luôn được hoạt động trong trường hợp mất điện hoặc sự cố hỏng máy bơm.
Dòng máy bơm chạy điện có thể sử dụng như máy bơm chữa cháy Pentax.

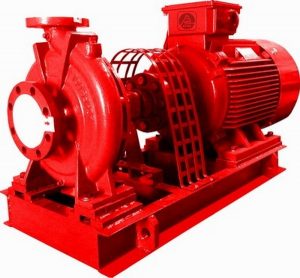

Máy bơm chữa cháy.
Dóng máy bơm chạy xăng được sử dụng nhiều nhất như máy bơm dòng Tohatsu.
Cụm van kiểm tra mở máy:
Cho nước chảy qua khi đầu phun làm việc, tạo tín hiệu truyền về trung tâm điều khiển, kiểm ra áp lực làm việc của hệ thống chữa cháy Sprinkler.
Thiết bị duy trì áp lực đường ống:
Thường sử dụng bình tích áp hoặc máy nén khí có tác dụng bù áp cho hệ thống để đảm bảo áp suất làm việc.
Nguyên lý làm việc.
Bình thường trong mạng đường ống luôn được duy trì một áp lực làm việc nhất định, áp lực này có được là do bơm bù tạo ra. Do điều kiện khách quan, luôn luôn có sự thất thoát nước. Khi đó áp lực trong hệ thống sẽ giảm chậm đến giá trị ngưỡng áp lực khởi động công tắc áp lực điều khiển bơm bù hoạt động, khi áp lực đạt đến ngưỡng làm việc ban đầu, bơm bù sẽ ngắt.
Khi có nhiệt độ tại nơi xảy ra cháy đạt đến ngưỡng làm việc của đầu phun, đầu phun vỡ ra và nước thoát ra làm giảm áp trong đường ống, khi áp lực giảm đến ngưỡng làm việc của công tắc áp lực điều khiển bơm chữa cháy, thì công tác này sẽ làm việc, thông qua trung tâm điều khiển sẽ khởi động máy bơm chữa cháy, đồng thời trung tâm phát ra tín hiệu báo động và trạng thái làm việc của các bơm.

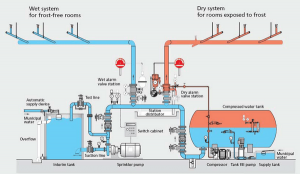

Các loại hệ thống Sprinkler:

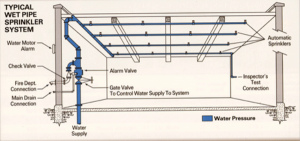

Hệ thống ướt (Wet Pipe System)
Hệ thống Sprinkler ướt (Wet Pipe Systems) là hệ thống mà đường ống luôn có chứa sẵn nước và được kết nối với nguồn nước cung cấp, nhờ đó nước sẽ phun ra ngay lập tức khi đầu phun Sprinkler được kích họat bởi nhiệt độ của đám cháy.
Hệ thống khô (Dry Pipe System)

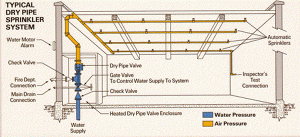

Hệ thống khô.
Hệ thống Sprinkler khô trong đường ống sẽ không có nước mà thay bằng không khí hay Nitrogen nén. Khi đầu phun Sprinkler họat động bởi nhiệt độ của đám cháy, khí sẽ thóat ra qua đầu phun làm giảm áp lực mở van hệ thống khô cho phép nước chảy vào hệ thống đường ống đi đến đầu phun đã mở.
Hệ thống xả tràn (Deluge system)

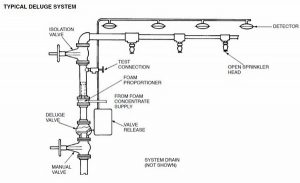

Hệ thống xả tràn.
Hệ thống xả tràn được sử dụng ở những nơi đòi hỏi cần một lượng nước lớn phun ra để nhanh chóng kiểm sóat được đám cháy trên một phạm vi rộng, không cho đám cháy lan truyền đi. Van xả tràn có thể kích để họat động bằng hệ thống điện, khí nén hay áp lực nước.
Hệ thống kích họat trước (Pre-Action Sprinkler system)
Hệ thống kích họat trước cũng giống như hệ thống Sprinkler xả tràn ngọai trừ là sử dụng đầu phun Sprinkler kín. Hệ thống này thích hợp cho những nơi chứa các thiết bị vật phẩm có giá trị hay những nhà kho mà không gian làm ảnh hưởng đến tính họat động hiệu quả của đầu phun như dễ va đập gây hư hỏng đầu phun. Van của hệ thống kích họat trước luôn luôn đóng và chỉ mở khi được kích họat do hệ thống báo cháy lắp riêng rẽ độc lập.

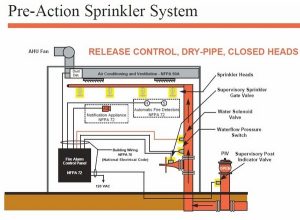

Hệ thống kích hoạt trước.
Hệ thống kết hợp hồng thủy (Deluge System)
Hệ thống sprinkler dùng các đầu sprinklers mở sẵn được gắn vào một nguồn nước, qua một van mà van đó sẽ được mở do sự kích hoạt của một hệ thống báo cháy được lắp đặt tại cùng những vị trí có đặt đầu sprinkler. Khi van này mở, nước sẽ chảy vào hệ thống đường ống, và rồi phun nước ra qua tất cả các sprinklers đã lắp đặt.
